HG5-16-79上展搪瓷测温放料阀技术规范

HG5-16-79上展搪瓷测温放料阀技术规范

测温放料阀结合智能数显技术，是一种集温度监测、流量控制与智能显示于一体的工业阀门设备，广泛应用于容器、反应釜、罐底、化工、制药、食品、冶金等行业，尤其在需要精确控制物料温度和放料过程的场景中优势显著。以下是其核心功能、技术特点及选型建议的详细解析：搪玻璃放料阀分为上展式和下展式带有搪玻璃设备是喊高硅量的玻璃质釉。通过900℃左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。适用于设计压力P≤0.6Mpa,工作温度t≤150℃的搪玻璃下展式放料阀。该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钾外，能耐酸、碱、盐溶液及有机溶液。在化工、石油、冶金、染料、食品加工等行业使用。

HG5-16-79上展搪瓷放料阀容主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。

HG5-16-79上展搪瓷测温放料阀技术规范

上展搪瓷放料阀性能与用途

　　HG5-16-79上展搪瓷放料阀操作方便，开启自由,运动灵活可靠;阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。 结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。本类阀门在管道中一般应当水平安装。

上展搪瓷放料阀的耐腐蚀性

　　1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。

　　2、使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

　　3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。

4、不锈钢的一般工作温度≤150℃，压力范围0、6-2、5MPA，超过此规定订货时要说明。

上展搪瓷放料阀在施工安装中应注意哪些事项

　　1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

　　2、安装在保温管道上的各类手动阀门，手柄均不得向下。

　　3、阀门安装前必须进行外观检查，对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;以阀瓣密封面无渗漏为合格。

上展搪瓷放料阀上展式与下展式的区别

　　启闭行程

　　启闭行程不同，安装尺寸有大小上展式和下展式放料阀启闭行程小、安装高度较小。旋转杆结构形式安装高度zui小,在启闭过程中柱塞只做旋转运动，它要依据带有启闭位置指示器来判断阀门的启闭和位置。

　　启闭力矩

　　1、上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质作用力,打开时较关闭力矩大。

　　2、下展式、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开，打开时运动方向与介质作用力相同，因而打开时较关闭力矩小。

上展式搪玻璃放料阀具体参数：

1、耐腐蚀性能耐一般无机酸、有机酸弱碱液（P≤60℃ PH≤12）以及有机剂介质。在盐酸、硝酸、水等强腐蚀性介质中不锈钢。不能使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃浓度＞30%）。

2、耐热性，允许在-30℃至+240℃间使用（耐温急变小于120℃）。

3、HG5-16-79搪玻璃放料阀具有光滑的表面。不易粘结物料、易清洗。

4、绝缘性：玻璃料有良好的绝缘性，厚1mm的玻璃在2000伏的高压下不会被击穿而导电。

5、耐冲击性：耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击。

6、耐压：0.6Mpa

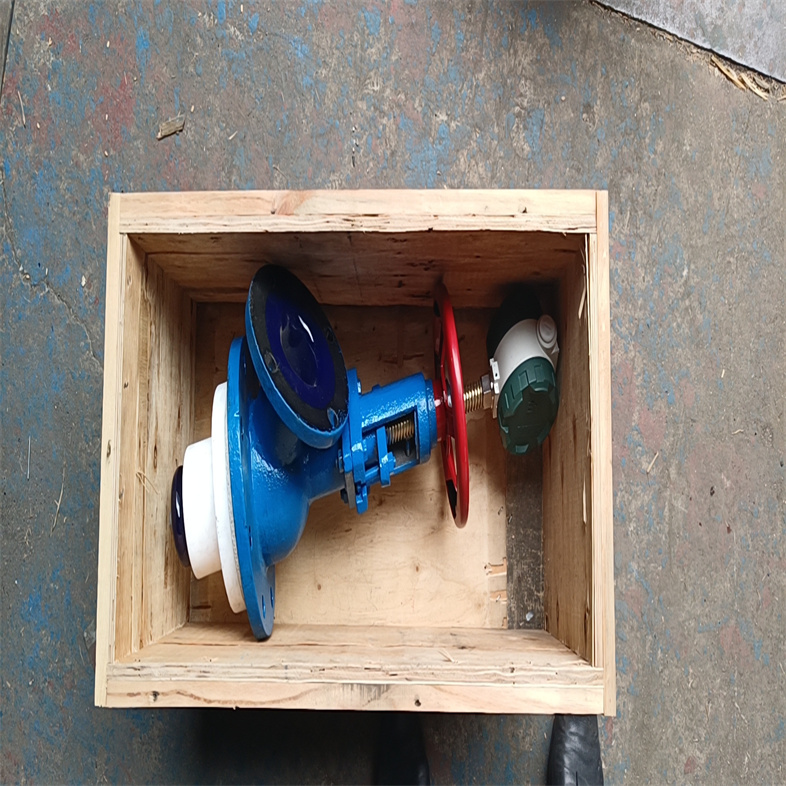

一、HG5-16-79上展搪瓷测温放料阀技术规范测温放料阀核心功能

温度监测与控制

内置高精度温度传感器（如PT100、热电偶），实时监测物料温度，并通过数显屏直观展示。

支持温度上下限报警功能，当温度超出设定范围时，触发声光报警或联动控制系统，确保生产安全。

智能数显功能

数字显示：LED或LCD屏实时显示温度、流量、阀门开度等参数，操作人员可快速获取关键数据。

数据记录与传输：部分型号支持历史数据存储、USB导出或无线传输（如4G、LoRa），便于生产追溯和远程监控。

多参数集成：可扩展显示压力、流量等参数，实现一阀多控。

放料控制

通过电动或气动执行机构精确调节阀门开度，控制物料放料速度，避免堵塞或泄漏。

支持手动/自动切换模式，适应不同生产需求。

二、HG5-16-79上展搪瓷测温放料阀技术规范测温放料阀技术特点

高精度与稳定性

温度传感器精度可达±0.1℃~±0.5℃，满足精密工艺要求。

阀门密封结构优化（如硬密封、软密封、搪瓷玻璃），减少泄漏风险，延长使用寿命。

智能化集成

内置微处理器或PLC，实现温度补偿、线性化处理等算法，提升测量准确性。

支持Modbus、Profibus等工业协议，可与DCS、PLC等控制系统无缝对接。

安全防护设计

防爆型设计（如ExdIICT4）适用于易燃易爆环境。

防护等级达IP65/IP67，防尘防水，适应恶劣工况。

三、HG5-16-79上展搪瓷测温放料阀技术规范测温放料阀应用场景

化工行业

反应釜放料：实时监测反应温度，防止因温度异常导致副反应或安全事故。

储罐卸料：控制物料温度，避免结晶或凝固堵塞管道。

制药行业

灭菌设备：精确控制灭菌温度，确保药品质量。

发酵罐放料：监测发酵液温度，优化工艺参数。

食品行业

杀菌釜：防止温度过高破坏食品营养，或过低导致杀菌不。

糖浆输送：控制糖浆温度，避免粘度变化影响流动性。

四、HG5-16-79上展搪瓷测温放料阀技术规范测温放料阀选型建议

明确需求

温度范围：根据物料特性选择传感器量程（如-50℃~300℃）。

介质类型：腐蚀性介质需选用不锈钢或衬氟阀门，易燃介质需防爆设计。

控制方式：电动阀适合精确控制，气动阀响应速度快但需气源。

关注性能参数

温度精度、响应时间、阀门泄漏等级（如ANSI Class VI）。

数显屏的亮度、可视角度及是否支持多语言显示。

五、HG5-16-79上展搪瓷测温放料阀技术规范测温放料阀典型案例

某化工企业：采用智能数显测温放料阀后，反应釜放料温度波动从±5℃降低至±1℃，产品合格率提升12%。

某制药厂：通过无线传输功能，实现灭菌温度的远程监控，减少人工巡检频次，年节约成本约20万元。

总结

测温放料阀与智能数显技术的结合，显著提升了工业生产的自动化水平和安全性。选型时需综合考虑工艺需求、介质特性及预算，优先选择功能集成度高、稳定性强的产品，以实现长期投资回报。

上展式搪玻璃放料阀适用范围：

上展式搪玻璃放料阀产品结构图及连接尺寸表：mm

上展式搪玻璃放料阀维护保养和安装使用注意事项：

1、在装修时凡与瓷面接触的地方必须用石棉或四氟片等软垫。使用工具不能与瓷面冲击或摩擦，更不能用金属工具铲打。

2、在紧固螺丝时四周以等力上紧，防止瓷面受力不匀而裂瓷。放料阀丝杆要经常保持润滑、防止生锈。

3、流经介质只能是液态，不得有硬颗粒混入液体内，防止瓷面起毛或堵塞，以及开启失灵等等。

4、在安装时应注意各部的螺丝受力是否平衡、升降（活动）是否灵活。

5、在搪瓷面的各部密封件应保持中心位置。压力均匀，以防泄漏。

6、使用时如发现有漏，应立即检查密封装置是否确当、不能用铁棍、杆把手轮硬扳紧，以免损坏零件。

7、出料当受阻塞时，可以使用金属杆或硬性工具疏通，不得使用金属杆或硬性工具。

8、应尽量避免酸碱介质交替使用（除中和反应介质），以免缩短寿命。

9、根据介质性能及使用期，应经常检查阀体颈部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

10、若发现瓷面有损坏时应停用。可用涂料修补，或委托有关生产单位重新现做搪瓷。
